Uppdatera en shuntgrupp

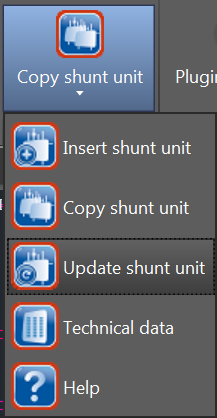

  1. I funktionsmenyn för PREMA plugin, välj Update shunt unit.

    Figur 1.

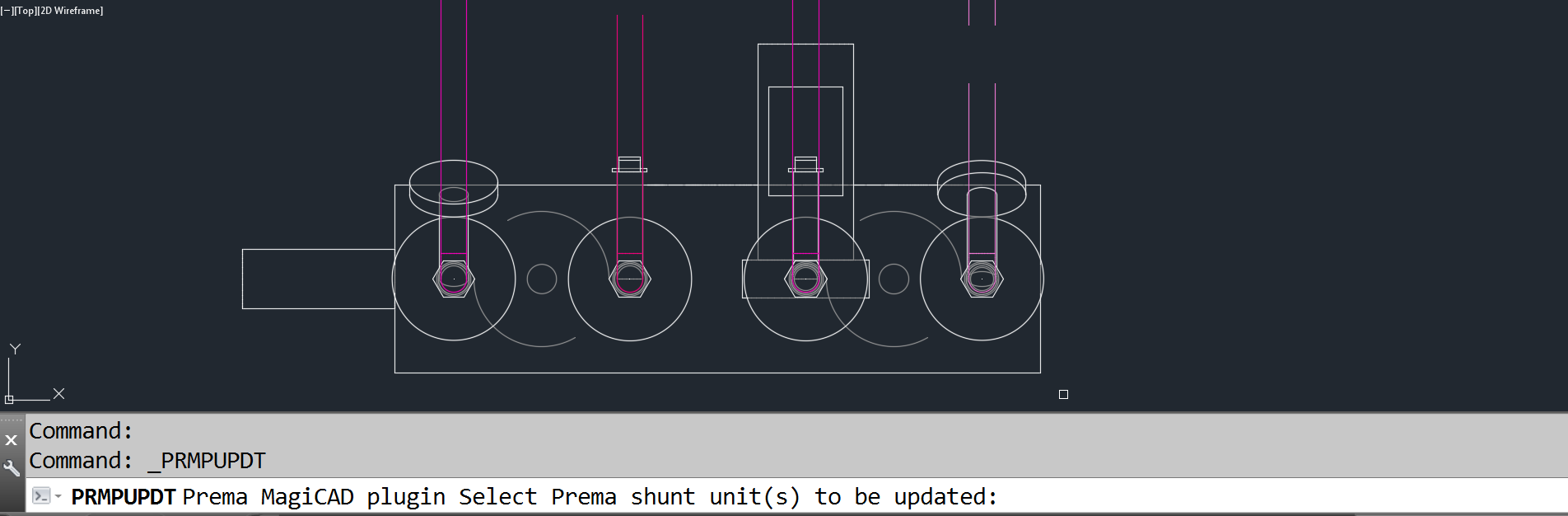

  2. Välj den shuntgrupp som ska uppdateras.

    Figur 2.

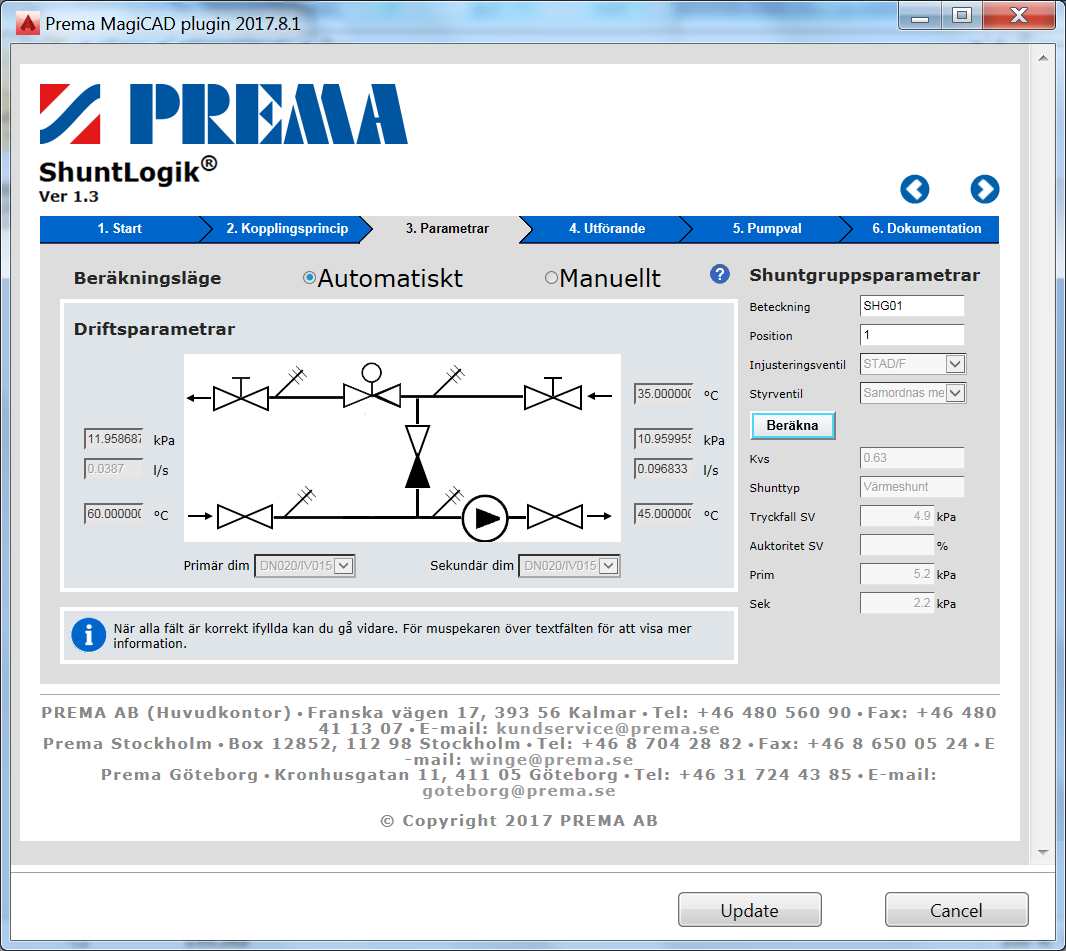

  3. ShuntLogik® öppnas direkt i flik Parametrar. Tidigare värden för parametrar presenteras, med undantag av drivtrycket primärt, som nu uppdaterats med nytt värde från MagiCAD.

    Figur 3.

  4. Uppdatera shuntgruppsparametrar om nödvändigt och klicka på Beräkna för att uppdatera beräkningen.

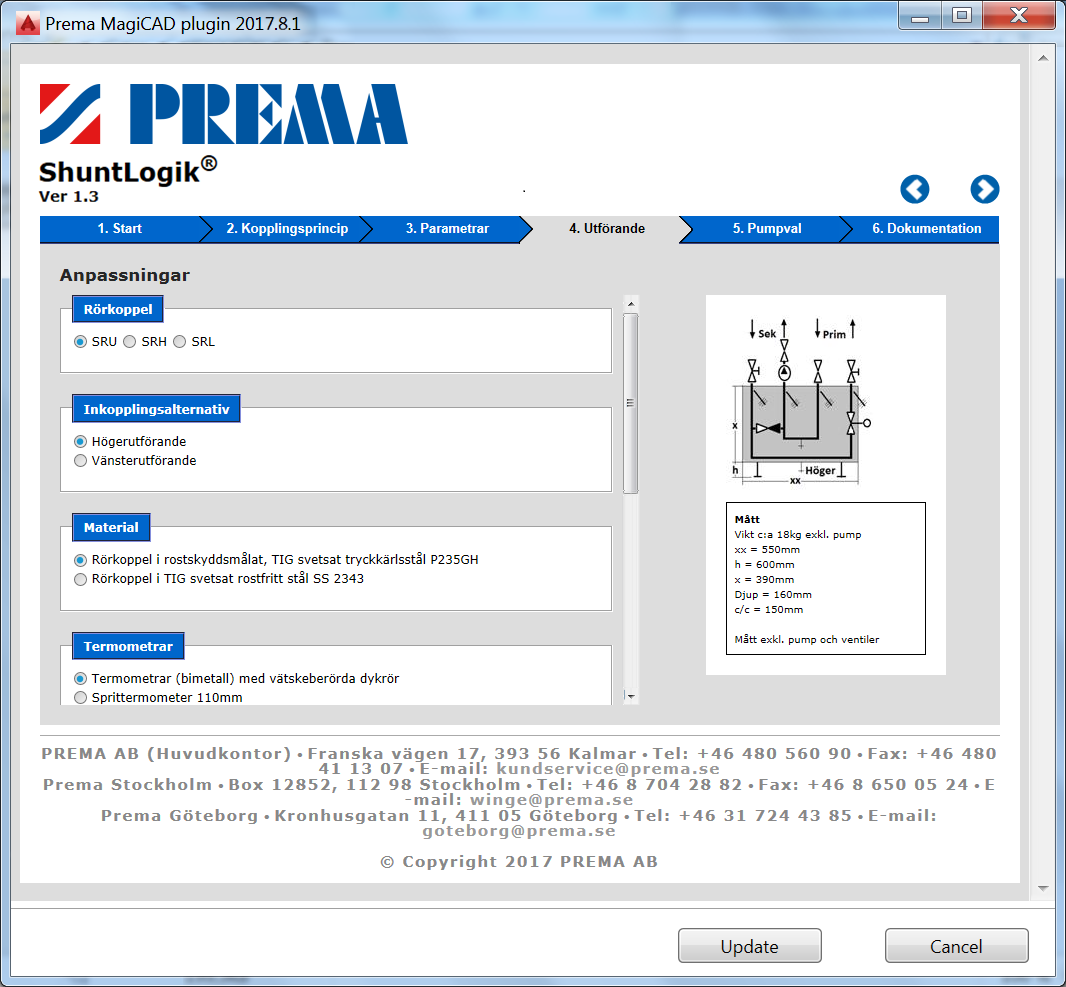

  5. På flik Utförande, visas de val av anpassningar som gjordes för den tidigare konfigurationen. Ändra dessa inställningar om det behövs för den uppdaterade shuntgruppen.

    Figur 4.

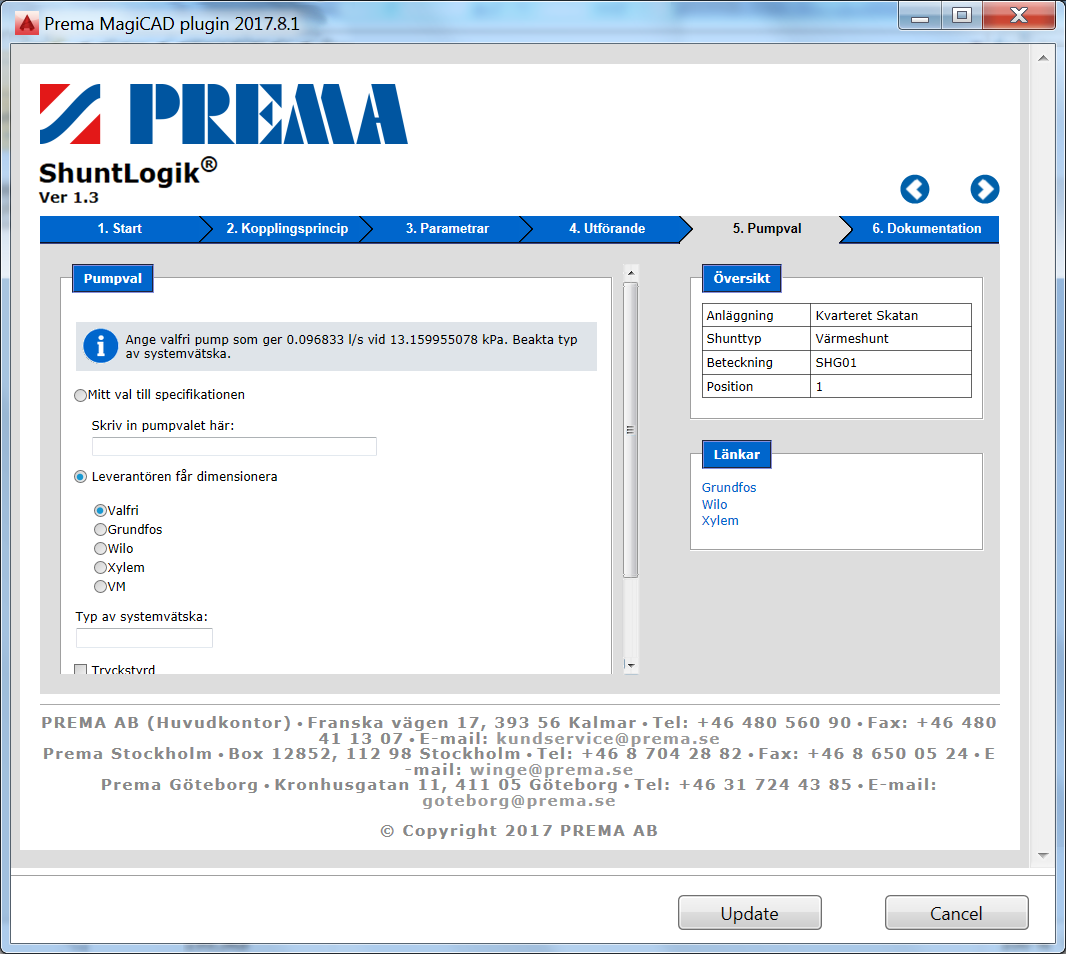

  6. På flik Pumpval, visas de val som gjordes för den tidigare konfigurationen. Ändra dessa inställningar om det behövs för den uppdaterade shuntgruppen.

    Figur 5.

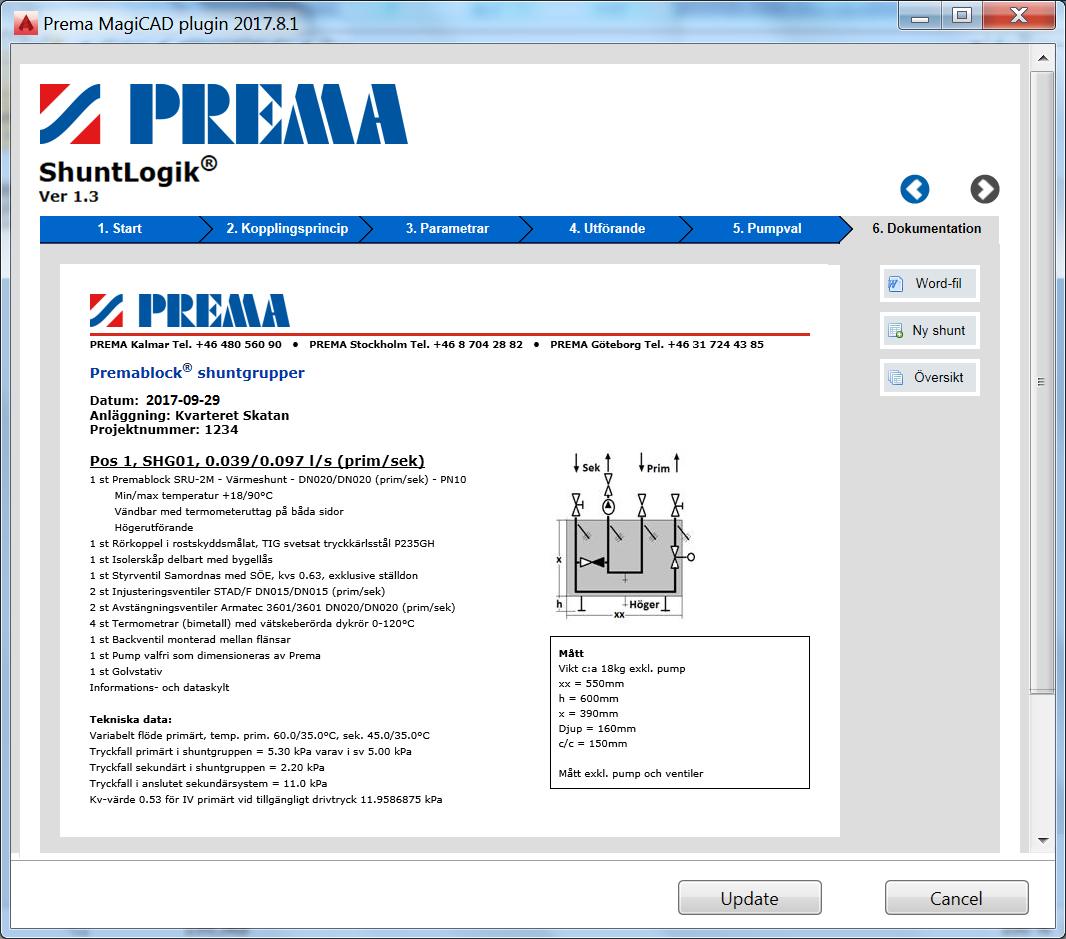

  7. Fortsätt till flik Dokumentation och kontrollera den uppdaterade specifikationen. Om du är nöjd med denna, klicka på Update för att föra över den uppdaterade shuntgruppen till MagiCAD.

    Figur 6.
